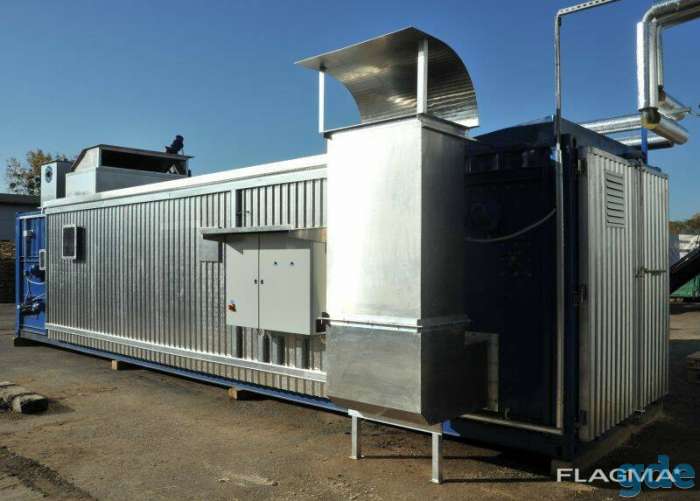

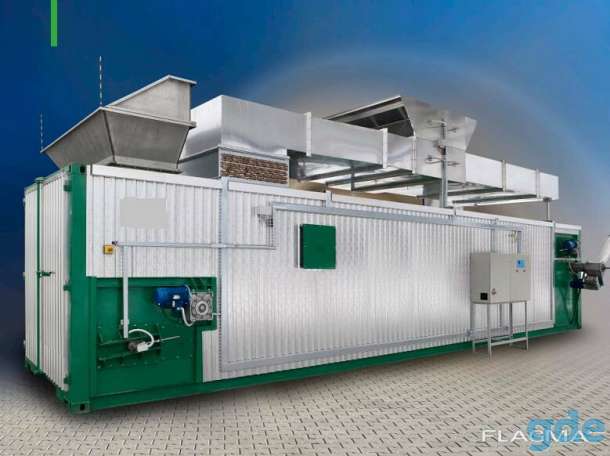

Сушильные камеры ленточные, изготовленные на основе корпуса рефрижераторного контейнера, предназначенные для сушки различных сыпучих материалов: опилка, щепа, кора, стружка, грунты, сапропель, керамика, кормовые гранулы, хмель, конопля, люцерна, кусковой уголь и т. д.
Технологическое оборудование смонтировано внутри контейнера, поэтому камера готова к эксплуатации сразу же после установки на подготовленную площадку и подключению к источникам тепла и электроэнергии.
Исходя из исходных данных о характеристиках и количестве материала для сушки, специалистами ООО «БиоТехМаш» были проведены необходимые расчеты и подбор оборудования для процесса сушки различных материалов с начальной влажности 50-60% до заданной 14%. Предлагаемые модели СКЛ-12 имеют габаритные размеры 15х3,5х3,2 метра, производительность от 300 до 460 кг в час по сухому материалу, соответствует требованиям безопасности пожаро- и взрыво- опасности.
Конструктивно ленточная сушилка контейнерного типа имеет загрузочный бункер (с регулируемым клапаном-заслонкой), устройство выгрузки сухого материала и сушильную камеру. В сушильной камере расположена непрерывно движимая, с изменяемой скоростью, лента из нержавеющей сетки с ячейкой 24х2 мм, шириной 2 метра, длинной 14 метров, на которой ровным слоем (толщиной 7-9 см) распределен материал для сушки. Сетка закреплена на 3-х приводных цепях. Движение ленты обеспечивается приводным валом с мотором-редуктором мощностью 3 кВт. Над лентой расположены нагреватели и раструбы подачи воздуха. Возможны два варианта нагрева – от керамических инфракрасных нагревателей или горячего воздуха. Для наибольшей эффективности камера сушки разделена на две зоны, которые могут иметь различную температуру и скорость воздушного потока. Забор воздуха из нижней части камеры сушки производится двумя центробежными вентиляторами, которые установлены снаружи. По воздуховодам горячий влажный воздух поступает на рекуператоры, где происходит подогрев свежего воздуха, необходимого для сушки. Применение рекуператоров обеспечивает до 25% экономии тепловой энергии. В состав оборудования ленточной сушильной камеры входит шкаф управления, который позволяет управлять технологическим процессом сушки в ручном или автоматическом режиме.
В качестве источника тепловой энергии предлагается рассмотреть несколько вариантов оборудования:
1. Твердотопливный теплогенератор с ручной загрузкой крупнокусковых деревянных отходов или дров тепловой мощностью от 300 до 500 кВт. Применение теплогенераторов обеспечит небольшое энергопотребление не более 20 кВт в час. Расчетная себестоимость сушки 1 тонны материала составляет 12-18 рублей.
2. Керамические инфракрасные нагреватели мощностью 1 кВт, собранные в 4 панели по 50-80 штук. Применение таких нагревателей обеспечит качественную сушку материала в наиболее короткое время, но обусловлено большим расходом электроэнергии порядка кВт в час. Расчетная себестоимость сушки 1 тонны материала составляет 90-95 рублей.
